今回 Esri の ArcGIS API for JavaScript のリリース情報に OpenStreetMap（OSM）についての情報があり、OpenStreetMap（OSM）レイヤーを使用して、世界中で利用可能な 3D の建物や樹木を 3D での可視化が強化されたとのことで、久しぶりに色々と調べたり、実際に触ったりしましたので Esri の取り組み状況や API で使用した例を含めて紹介したいと思います。

はじめに

以前は OpenStreetMap (OSM) の活動にも参加したり、イベントでも発表する機会がありました。最近はあまり活動にも参加してなく、情報のアップデートもしていない状況でした。

今回 Esri の ArcGIS API for JavaScript のリリース情報に OpenStreetMap（OSM）についての情報があり、OpenStreetMap（OSM）レイヤーを使用して、世界中で利用可能な 3D の建物や樹木を 3D での可視化が強化されたとのことで、久しぶりに色々と調べたり、実際に触ったりしましたので Esri の取り組み状況や API で使用した例を含めて紹介したいと思います。 developers.arcgis.com

以下は 2020年の記事ですが、Esri は OpenStreetMap (OSM) との連携を積極的に取り組んでいます。OSM エディタでの ArcGIS データのサポートや ArcGIS のユーザーコミュニティを通じて高品質なデータを使用して OSM の強化を支援しているなどがあります。Esri の取り組みについて、詳しくは以下の記事を参照してください。

www.esri.com

記事の中では、例えば Meta (facebook) と Esri が Map with AI というサービスをリリースしているなど、OSM のマッパーがよく使用する地図データの修正ツールなどを提供しています。Esri も OSM に貢献していることが分かります。

tech.fb.com

OpenStreetMap (OSM) のサービス

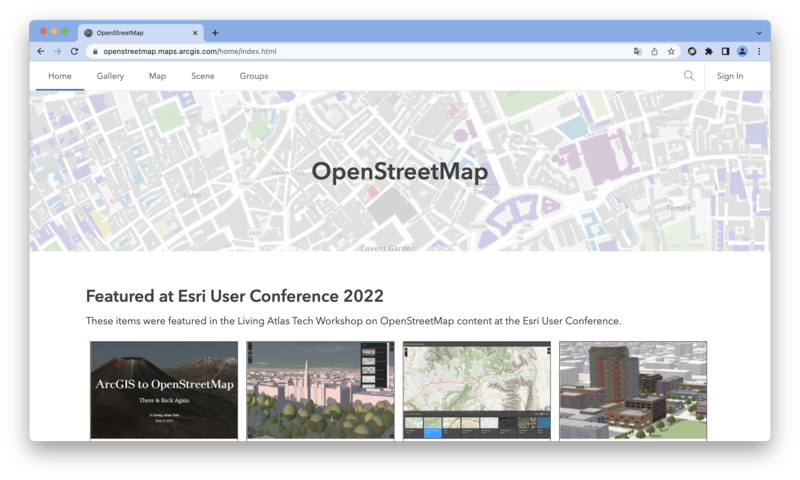

Esri が公開している OSM のサービスとして以下に情報がまとまっています。

Esri は OpenStreetMap のサポーターであり、OpenStreetMap Foundation のゴールドコーポレートメンバーでもあります。

ArcGIS では、Esri がホストするベクトルベースマップやフィーチャレイヤーなど様々な方法で OSM データにアクセスでき、データの表示や検索、分析が可能になっています。また、データに関しても5分ごとに最新の編集内容で更新されます。

サイトは Esri によって管理され、Esri が公開した OSM データを掲載しています。OpenStreetMap Contributor に適切なライセンスと帰属表示を行えば、地図やアプリで自由に使用することができます。

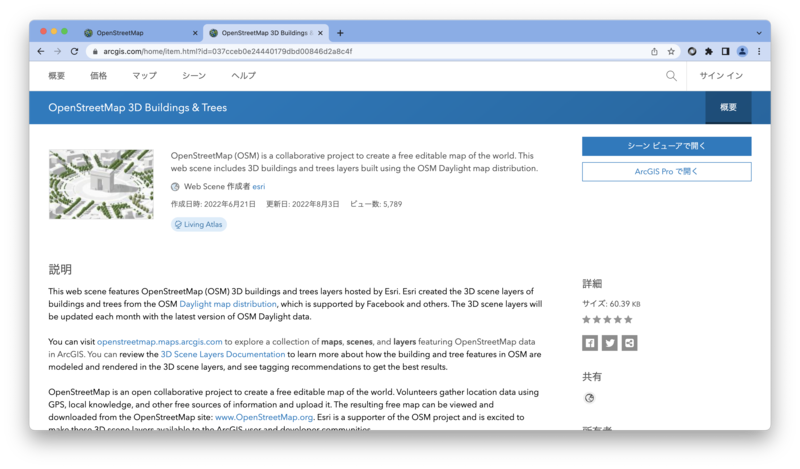

OpenStreetMap (OSM) の例として、Esri のクラウドサービスには OpenStreetMap (OSM) のデータを使用して 3D の建物と樹木のデータも公開されています。

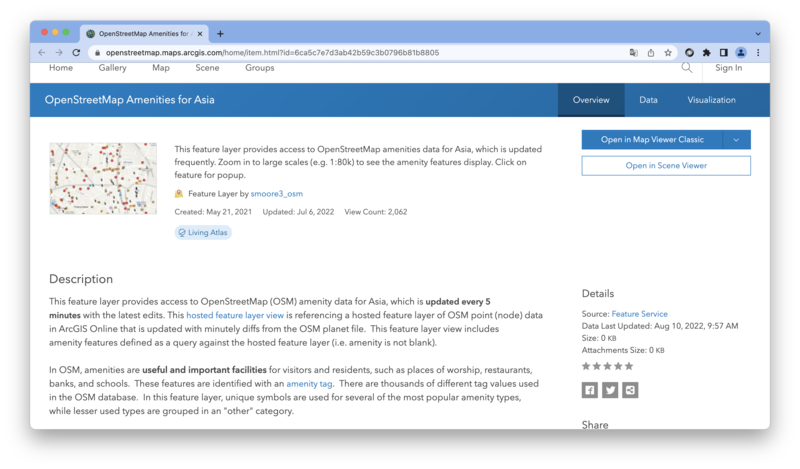

ArcGIS で公開されている OpenStreetMap (OSM) ですが、世界中のデータが使用できるようになっています。以下の例ではアジア（Asia）で絞っており、日本のデータも確認することができます。

OpenStreetMap (OSM) は建物や道路、医療施設、観光名称など幾つかの種類のデータが使用できるようになっており、例えばアメニティデータデータとしても使用することもできるようになっています。

地図 API による OpenStreetMap (OSM) の表示

これまで紹介してきた OSM のデータを地図 API を使用して表示していきたいと思います。

下記では OpenStreetMap (OSM) の 3D 建物と樹木を ArcGIS Online の Scene Viewer で表示した例になります。こちらは ArcGIS API for JavaScript などの ArcGIS の API を使用して表示することも可能です。

また、下記の例では OpenStreetMap Amenities for Asia のデータを ArcGIS API for JavaScript を利用してクラスタリングした例になります。背景地図にも OSM を使用しています。

ArcGIS API for JavaScript のコードは以下になります。

<html>
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no" />

    <title>Point clustering - basic configuration</title>

    <link rel="stylesheet" href="https://js.arcgis.com/4.24/esri/themes/light/main.css" />
    <script src="https://js.arcgis.com/4.24/"></script>

    <style>
      html,
      body,
      #viewDiv {
        height: 100%;
        width: 100%;
        margin: 0;
        padding: 0;
        background-color: white;
      }
    </style>

    <script>
      require([
        "esri/config",
        "esri/Map",
        "esri/views/MapView",
        "esri/widgets/Home",
        "esri/layers/FeatureLayer"
      ], (
        esriConfig,
        Map,
        MapView,
        Home,
        FeatureLayer
      ) => {

        esriConfig.apiKey = "";

        const clusteredLayer = new FeatureLayer({
            url: "https://services-ap1.arcgis.com/iA7fZQOnjY9D67Zx/arcgis/rest/services/OSM_AS_Amenities/FeatureServer/0",
            popupTemplate: {
                title: "名前: {name}",
                content: [
                {
                    type: "fields",
                    fieldInfos: [
                        {
                            fieldName: "Amenity",
                            label: "Amenity"
                        },
                        {
                            fieldName: "addr_city",
                            label: "addr_city"
                        },
                        {
                            fieldName: "addr_country",
                            label: "addr_country"
                        },
                        {
                            fieldName: "addr_housenumber",
                            label: "addr_housenumber"
                        },
                        {
                            fieldName: "addr_postcode",
                            label: "addr_postcode"
                        },
                        {
                            fieldName: "addr_street",
                            label: "addr_street"
                        }
                    ]
                }]
            },
            renderer: {
              type: "simple",
              symbol: {
                type: "simple-marker",
                size: 10,
                color: "teal",
                outline: {
                  color: "white",
                  width: 0.5
                }
              }
            }
        });

        clusteredLayer.featureReduction = {
          type: "cluster",
          clusterMinSize: 16.5,
          // defines the label within each cluster
          labelingInfo: [
            {
              deconflictionStrategy: "none",
              labelExpressionInfo: {
                expression: "Text($feature.cluster_count, '#,###')"
              },
              symbol: {
                type: "text",
                color: "white",
                font: {
                  family: "MS ゴシック",
                  size: "12px"
                }
              },
              labelPlacement: "center-center"
            }
          ],
          // information to display when the user clicks a cluster
          popupTemplate: {
            title: "Cluster Summary",
            content: "This cluster represents <b>{cluster_count}</b> features.",
            fieldInfos: [{
              fieldName: "cluster_count",
              format: {
                places: 0,
                digitSeparator: true
              }
            }]
          }
        };

        const map = new Map({
            basemap: "osm-standard-relief",
            layers: [clusteredLayer]
        });

        const view = new MapView({
          container: "viewDiv",
          map,
          center: [139.69167, 35.68944],
          zoom: 15,
          popup: {
            dockEnabled: true,
            dockOptions: {
              breakpoint: false,
              position: "top-right"
            }
          },
          constraints: {
            snapToZoom: false
          }
        });

        view.ui.add(
          new Home({
            view: view
          }),
          "top-left"
        );

      });
    </script>
  </head>

  <body>
    <div id="viewDiv"></div>
  </body>
</html>

さいごに

OpenStreetMap (OSM) は設立は 2004 年 7月 (18年前)で、今でもサービスとしては多くのマッパーのユーザーを魅了している感じがします。マッパーのイベントだけでなく、FOSS4G などのオープンソースのイベントでも発表事例があったりとしていました。今ではEsri も貢献しているなどでサービスとしても成長しているのはうれしい限りです。

次回もOpenStreetMap (OSM) 関係で紹介できればと思います。
