はじめに

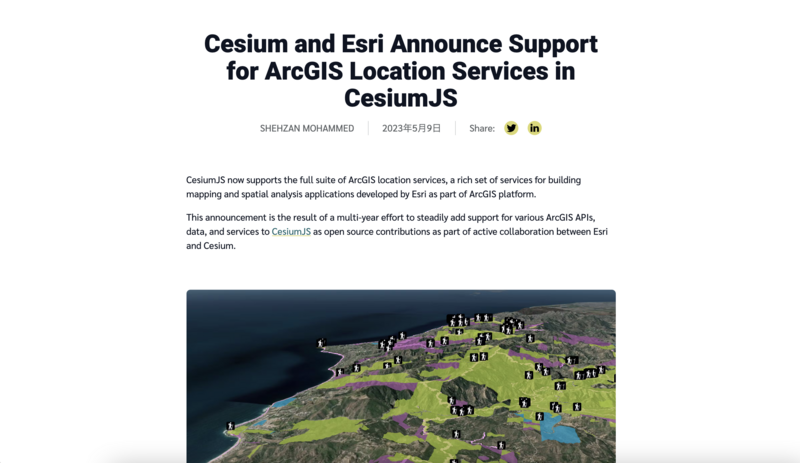

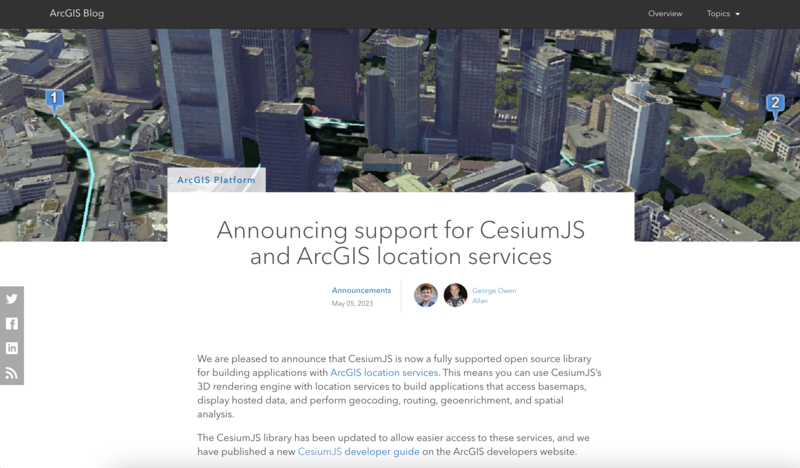

2023 年 5 月に Cesium と Esri の ArcGIS が正式に連携をサポートするニュースがありました。CesiumJS で ArcGIS のロケーションサービスを使用する機能を Esri と Cesium が正式にサポートされるようになりました。Cesium と Esri では、以下のアナウンスがありました。

Cesium - ArcGIS

cesium.com

Cesium - ArcGIS

www.esri.com

今回は、ArcGIS と連携した CesiumJS で具体的にどのような機能が使用できるようになったのか、主に連携した内容にフォーカスして説明していきたいと思います。

Cesium とは

Cesium は、オープンソースの 3D 地理空間可視化プラットフォームで、3D の地物や地形のデータを読み込んで、ブラウザだけで GIS を実現することができます。2012 年に初期リリースされており、3D 情報を表示する仕組みとして 3DTiles を導入しています。3D 関連のサービスや製品としては、以下の 3D 関連の製品群があります。

3D 関連の製品群
- Cesium ion (データホスティング)
- CesiumJS (Web アプリ開発用 API)
- Cesium for Unity/Unreal (ゲームエンジン用のプラグイン)

CesiumJS（ArcGIS との連携）

ArcGIS との連携を可能にしているのは、Web アプリ開発用 API である　CesiumJS になります。CesiumJS には、連携用のクラスを提供しています。

連携用のクラス	内容
Cesium.I3SDataProvider	OGC I3S (Esri の 3D データ仕様) を表示
ArcGisMapServerImageryProvider	2D イメージタイルを表示
ArcGISTiledElevationTerrainProvider	Esri の標高レイヤーを標高ソースに使用

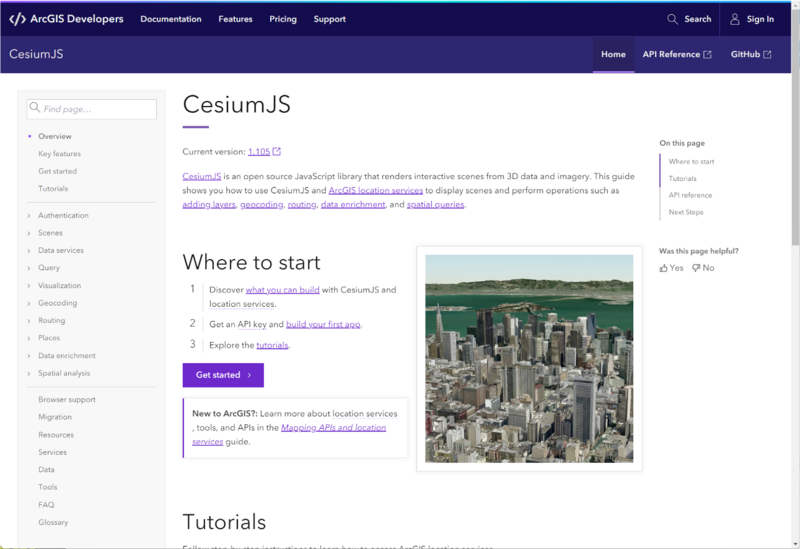

Esri 側には、CesiumJS と連携するための ArcGIS REST JS を使用した連携のコードを提供しています。これにより、ArcGIS のロケーションサービスを使用することができるようになります。

CesiumJS

developers.arcgis.com

具体的には、以下のレイヤーや機能が使用できます。

レイヤー
- フィーチャレイヤー (GeoJSON)
- 3D オブジェクトシーンレイヤー
- 3D メッシュシーンレイヤー
- 2D イメージタイルレイヤー
- 標高レイヤー
機能
- フィーチャのクエリ
- データの可視化
- 住所検索
- ルート検索等...

代表的なサービスや機能の詳細を以下に説明します。

CesiumJS

サービス	機能	内容
シーン	背景地図	衛星画像や陰影を含むイメージタイルサービス、標高サービスを表示します。
データサービス	フィーチャサービス	フィーチャは、ジオメトリと属性情報を含んだ地理データです。フィーチャサービスからクエリして GeoJSON 形式でフィーチャを返して表示します。
	3D オブジェクト	3D オブジェクトを表示します。3D オブジェクトは、建物などのエンティティのモデリングに使用される I3S データの一種です。I3S は、OGC の Community Standard として承認されています。
	3D メッシュ	3D メッシュを表示します。3D メッシュは、エリア全体をモデル化するために使用されるI3Sデータの一種です。通常、航空画像によって作成される統合メッシュは、ある範囲内のすべてを含む単一の連続サーフェスで構成されます。I3S は、OGC の Community Standard として承認されています。
	イメージタイルサービス	イメージタイルは、イメージタイルサービスに保存されるタイルデータの一種です。通常、航空写真などの画像を表示しますが、他のデータを表示するために使用することもできます。イメージタイルサービスは、ArcGIS でホストされているフィーチャサービスをパブリッシュすることで作成できます。
ジオコーディングサービス	住所検索	検索ボックスから場所や住所を検索します。
	リバースジオコーディング	緯度/経度から場所や住所を検索します。
	場所の検索	コーヒーショップ、ガソリンスタンド、レストランなどの場所を検索します。
ルート検索	ルート検索とルート案内	出発地から目的地までのルートとルート案内を検索します。
	到達圏（サービスエリア）の検索	ある場所から特定の運転時間で到達できるエリアを検索します。
POI (Point of Interest)の検索	近くの場所と詳細の検索	キーワード検索で場所周辺の場所を見つけ、詳細な場所情報を取得します。
	矩形範囲の場所を検索	テキストベースの検索を実行して、バウンディングボックス内の場所を検索します。

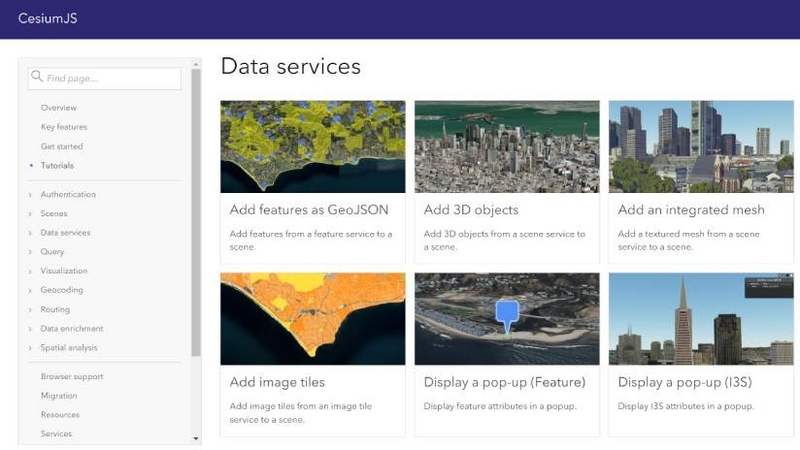

CesiumJS での使用方法については、サンプルコードも合わせてチュートリアルにございますのでご確認ください。

developers.arcgis.com

CesiumJS で 3Dオブジェクトを表示

日本のデータを使用して表示してみたいと思います。今回は、データサービスとして 3D オブジェクトを表示しました。3D オブジェクトのデータとして、 Living Atlas に公開されている「Project PLATEAU」の東京都23区・八王子市南大沢 3D都市モデル（Project PLATEAU）を使用しました。このデータは無料で利用することができます。ただし、ご利用にあたっては、国土交通省ホームページ PLATEAU Policy に定められた利用条件を必ず遵守する必要があります。

3D オブジェクトの表示は、以下のチュートリアルを参考としました。ほぼ、同じコードで実装できます。

developers.arcgis.com

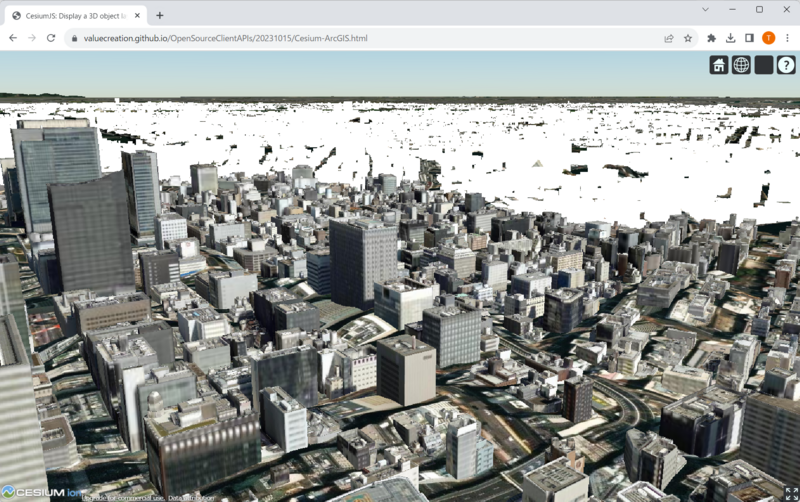

実装したサンプルのソースです。

<html>
  <head>
    <meta charset="utf-8" />
    <title>CesiumJS: Display a 3D object layer popup</title>
  <!-- Include the CesiumJS JavaScript and CSS files -->
  <script src="https://cesium.com/downloads/cesiumjs/releases/1.110/Build/Cesium/Cesium.js"></script>
  <link href="https://cesium.com/downloads/cesiumjs/releases/1.110/Build/Cesium/Widgets/widgets.css" rel="stylesheet">
  <style>
      html,
      body {

          margin: 0px;
          padding: 0px;
          height: 100%;
      }
      #cesiumContainer {
          height: 100%;
      }
  </style>
</head>
<body>
  <div id="cesiumContainer"></div>
    <script type="module">

      const apiKey = "";

      Cesium.ArcGisMapService.defaultAccessToken = apiKey;

      const cesiumAccessToken = '';

      Cesium.Ion.defaultAccessToken = cesiumAccessToken;

      const arcGisImagery = Cesium.ArcGisMapServerImageryProvider.fromBasemapType(Cesium.ArcGisBaseMapType.SATELLITE, {
        enablePickFeatures:false
      });

      const viewer = new Cesium.Viewer("cesiumContainer", {

          baseLayer: Cesium.ImageryLayer.fromProviderAsync(arcGisImagery),

          terrain: Cesium.Terrain.fromWorldTerrain(),
          timeline: false,
          animation: false,
          geocoder:false

      });

      viewer.camera.setView({
          destination: Cesium.Cartesian3.fromDegrees(139.767125,35.671236,400),
          orientation: {
            heading: Cesium.Math.toRadians(60),
            pitch: Cesium.Math.toRadians(-15.0),
          }
      });

      const geoidService = await Cesium.ArcGISTiledElevationTerrainProvider.fromUrl("https://tiles.arcgis.com/tiles/z2tnIkrLQ2BRzr6P/arcgis/rest/services/EGM2008/ImageServer");

      const i3sLayer = "https://tiles.arcgis.com/tiles/wlVTGRSYTzAbjjiC/arcgis/rest/services/13100_13201_Tokyo-23ku_Minamiosawa_Building/SceneServer";

      const i3sProvider = await Cesium.I3SDataProvider.fromUrl(i3sLayer, {
          geoidTiledTerrainProvider: geoidService,
          token: apiKey
      })

      viewer.scene.primitives.add(i3sProvider);

      // An entity object which will hold info about the currently selected feature for infobox display
      const selectedEntity = new Cesium.Entity();
      // Show metadata in the InfoBox.
      viewer.screenSpaceEventHandler.setInputAction(function onLeftClick(movement) {
        // Pick a new feature
        const pickedFeature = viewer.scene.pick(movement.position);
        if (!Cesium.defined(pickedFeature)) {
          return;
        }
        const pickedPosition = viewer.scene.pickPosition(movement.position);

        if (
          Cesium.defined(pickedFeature.content) &&
          Cesium.defined(pickedFeature.content.tile.i3sNode)
        ) {
          const i3sNode = pickedFeature.content.tile.i3sNode;

          i3sNode.loadFields().then(function () {
            const geometry = i3sNode.geometryData[0];
            if (pickedPosition) {
              const location = geometry.getClosestPointIndexOnTriangle(
                pickedPosition.x,
                pickedPosition.y,
                pickedPosition.z
              );
              let description = "No attributes";
              let name;
              if (location.index !== -1 && geometry.customAttributes.featureIndex) {
                const featureIndex =
                  geometry.customAttributes.featureIndex[location.index];
                if (Object.keys(i3sNode.fields).length > 0) {
                  description =
                    '<table class="cesium-infoBox-defaultTable"><tbody>';
                  for (const fieldName in i3sNode.fields) {
                    if (i3sNode.fields.hasOwnProperty(fieldName)) {
                      const field = i3sNode.fields[fieldName];
                      description += `<tr><th>${field.name}</th><td>`;
                      description += `${field.values[featureIndex]}</td></tr>`;
                      console.log(
                        `${field.name}: ${field.values[featureIndex]}`
                      );
                      if (
                        !Cesium.defined(name) &&
                        isNameProperty(field.name)
                      ) {
                        name = field.values[featureIndex];
                      }
                    }
                  }
                  description += `</tbody></table>`;
                }
              }
              if (!Cesium.defined(name)) {
                name = "unknown";
              }
              selectedEntity.name = name;
              selectedEntity.description = description;
              viewer.selectedEntity = selectedEntity;
            }
          });
        }

      },
      Cesium.ScreenSpaceEventType.LEFT_CLICK);

      function isNameProperty(propertyName) {
        const name = propertyName.toLowerCase();
        if (
          name.localeCompare("name") === 0 ||
          name.localeCompare("objname") === 0
        ) {
          return true;
        }
        return false;
      }
    </script>
  </body>
</html>
